深圳市思普泰克科技有限公司光學篩選機：五金元檢應用案例

一：檢測內容及要求

檢測工件：

     尺寸1-17毫米的五金元件。6套相機

     一個檢測螺牙相機45度，檢測其它5個面分別5個相機.

檢測內容：

     5個面的碰傷狀態、孔內是否有渣、未沖方孔.方孔沖反不良

     一個面的螺牙,牙壞。

     注明:以上檢測項目,均需要在影像下清晰可見才能檢測

檢測效率：根據震動盤此料號規范送料速度,如果送料夠快,檢測可

       以達到150-200只每分鐘。

分工段進行:按照檢測內容細分檢測步驟.

二： 設備組成及主要機構

整體構成：尺寸：  900*800*1850  mm

1:思普泰克視覺檢測軟件

2:工業電腦

3:顯示器   19寸

4:工業相機

5:工業鏡頭

6:專業玻璃盤

7:電磁閥

8:減速機

9:振動柜

10:進料設備(振動盤,直振,控制器)。

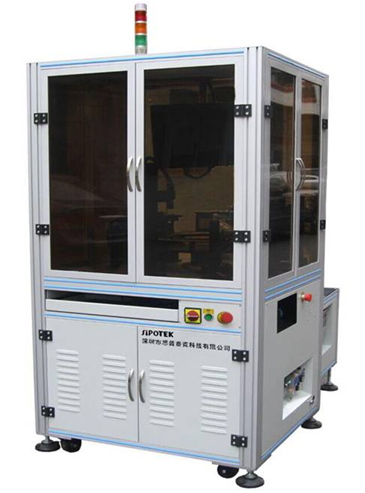

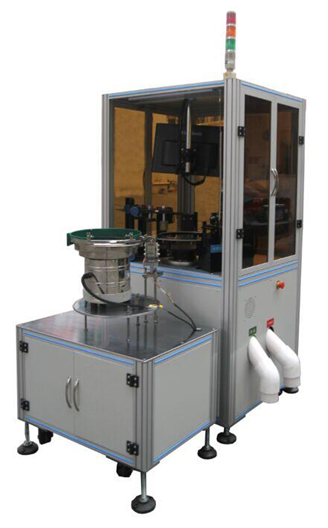

二.1： 設備外觀3D立體圖

三：1 正面表面碰傷檢測方式

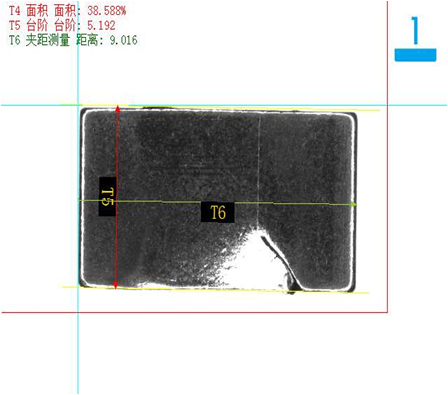

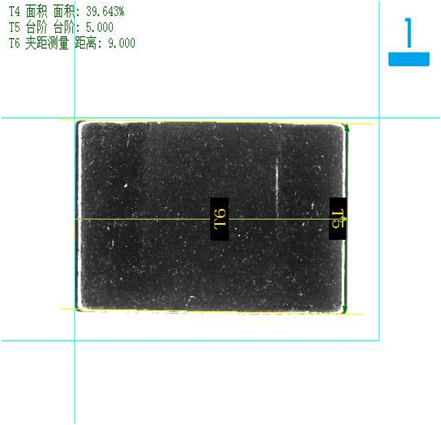

良品檢測效果截圖: OK                                檢測到碰傷效果圖：NG

三：側面方孔檢測方式

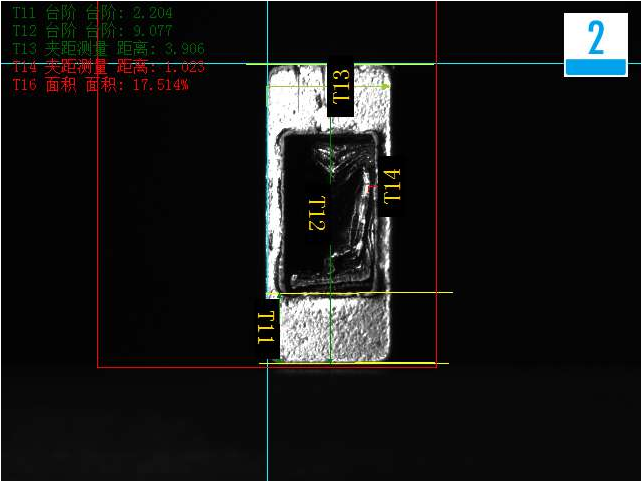

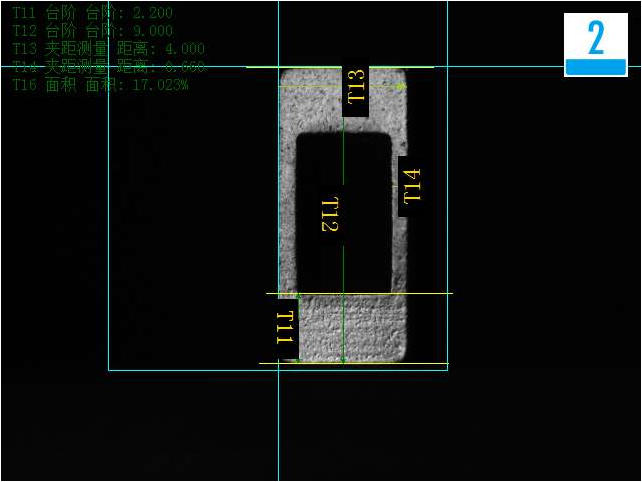

側面合格檢測效果截圖:  OK

三：1 剔除不良檢測方式

方孔側面內有渣物截圖:  NG

三： 剔除不良檢測方式

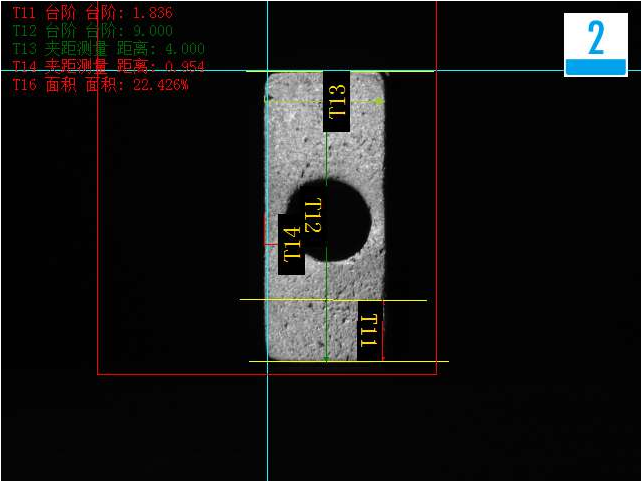

未沖方孔檢測效果圖:NG

三： 剔除不良檢測方式

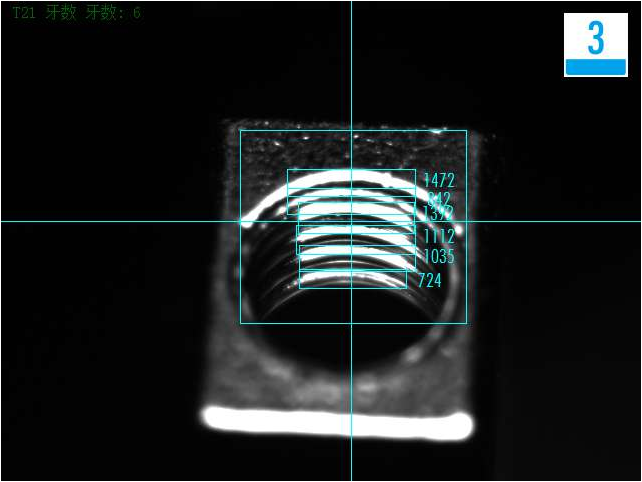

螺牙合格檢測效果圖:OK

三： 剔除不良檢測方式

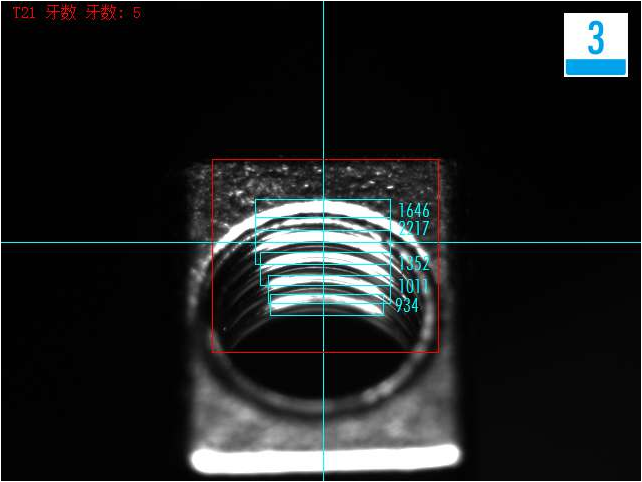

螺牙不良檢測效果圖:NG

三： 剔除不良檢測方式

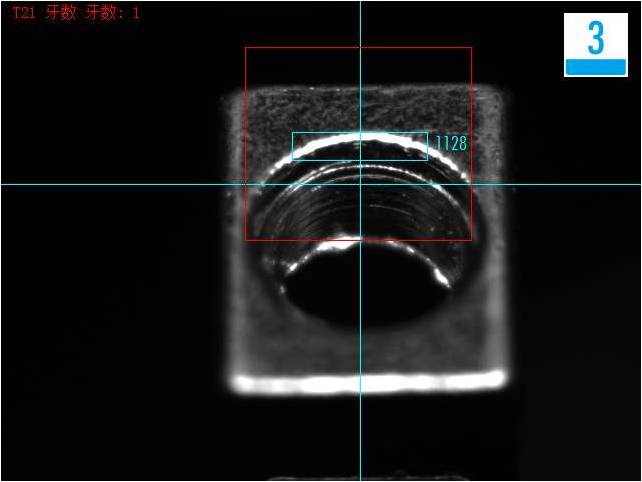

螺牙沒有檢測效果圖:NG

四.系統安裝要求:

設備放置的檢測空間:  在流水線邊單獨安裝思普視覺檢測系統，需要保證有足夠的空間以安裝設備。

環境溫度： 0-50攝氏度；

空氣濕度： 90% RH以下；

電子干擾： 為設備提供電子干擾較小的地方。

電源：     交流220V，50Hz，  耗電＜1KVA

以上就是思普泰克光學篩選機檢測方案，更多光學篩選機方案可咨詢思普泰克官網http://keyangjianzhu.com/
