深圳市思普泰克科技有限公司——橡膠件視覺檢測設備方案

一：檢測內容及要求

檢測工件面積：

               長度9mm*寬度7.4mm*高度6.7mm的樣件的外觀檢測

檢測內容：

               1:底部正光檢測底面外觀不良

               2:側面正光檢測外觀不良

               3:側面正光檢測外觀不良

               4:側面正光檢測外觀不良

               5:側面正光檢測外觀不良

               6:頂部正光檢測頭部外觀不良

               7:頂部正光檢測頂面外觀不良

注明:以上檢測項目,均需要在影像下清晰可見才能檢測

檢測效率：每分鐘檢測數量200-400件(根據樣件送料速度)。

分工段進行:按照檢測內容細分檢測步驟.

二： 設備組成及主要機構

整體構成：尺寸：  900*800*1850  mm

1:思普泰克視覺檢測軟件

2:工業電腦

3:顯示器   19寸

4:工業相機: 7套,4個側面正光,2個正面正光,1套底部正光

5:工業鏡頭: 7套FA鏡頭

6:專業玻璃盤

7:電磁閥

8:減速機

9:振動柜

10:進料設備(振動盤,直振,控制器)。

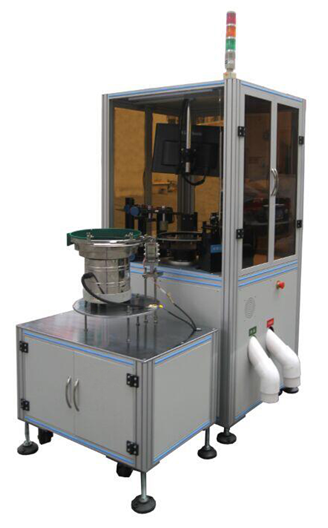

二.1： 設備外觀3D立體圖

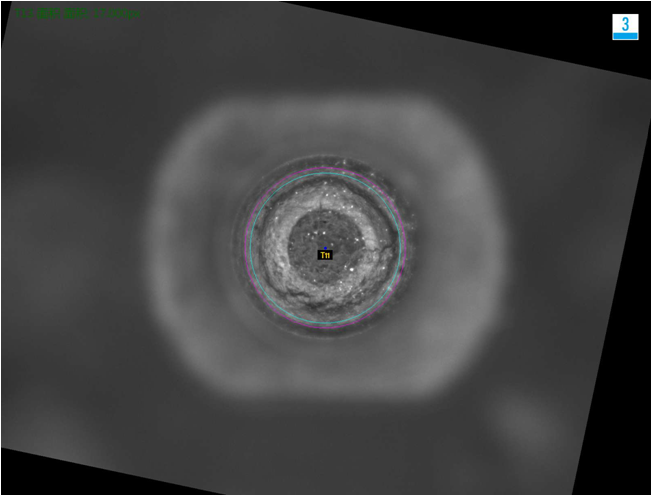

三：1 底部正光檢測方式

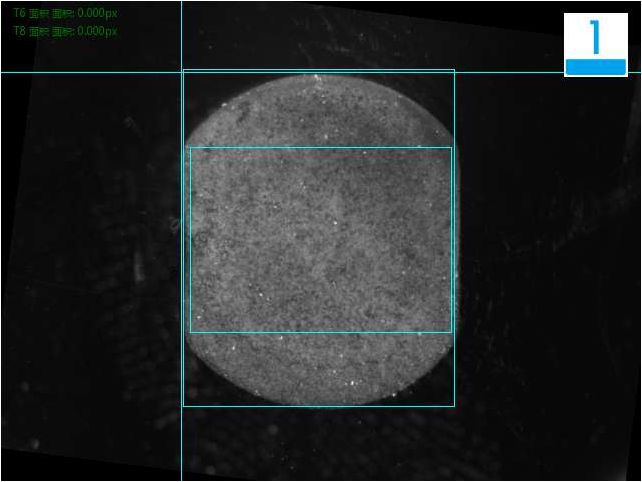

底部檢測良品分析圖:OK

三：1 底部正光檢測方式

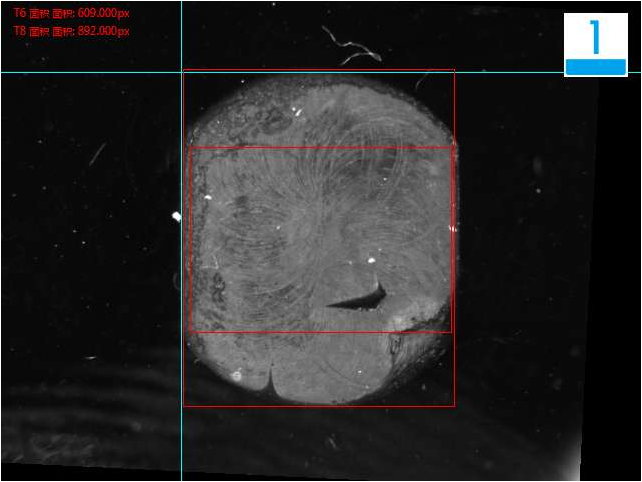

底部檢測缺陷不良品分析圖:NG

三：2 側面正光檢測方式

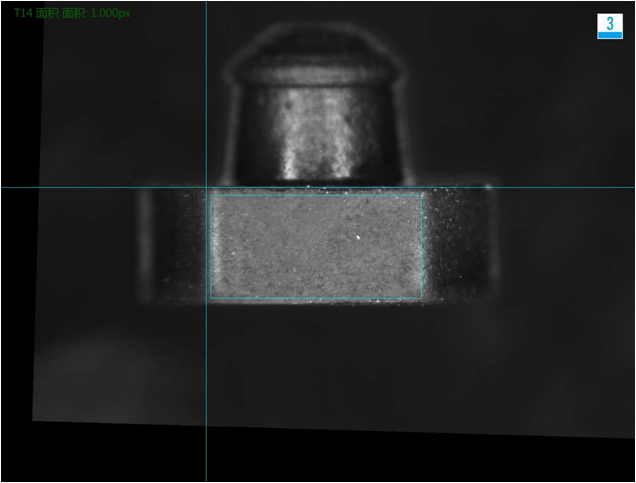

側面檢測良品分析圖:OK

三：2 側面正光檢測方式

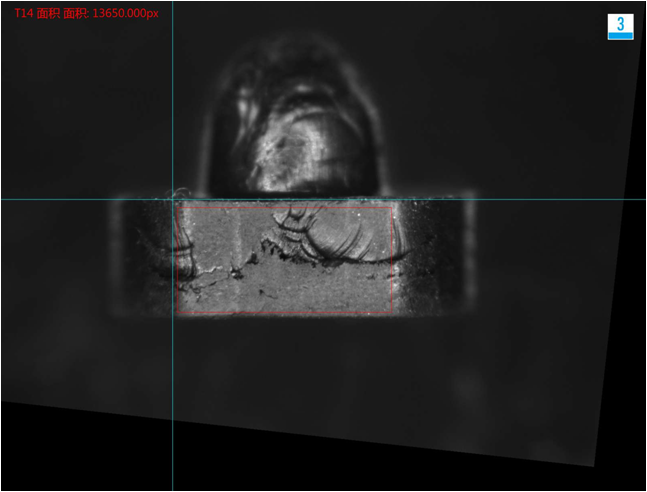

側面檢測缺陷不良品分析圖:NG

三：3 側面正光檢測方式

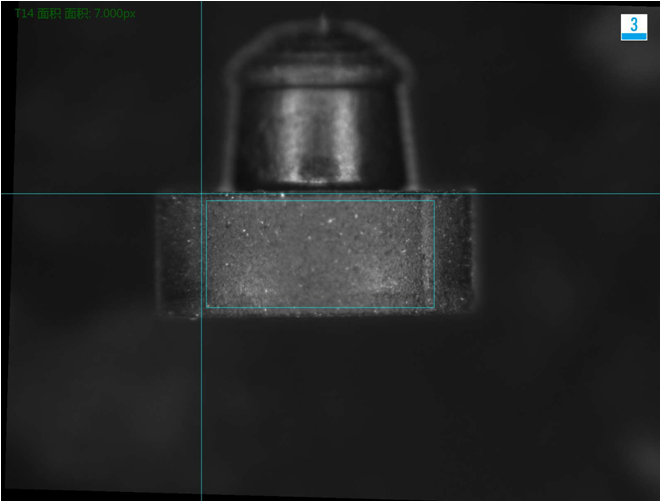

側面檢測良品分析圖:OK

三：3 側面正光檢測方式

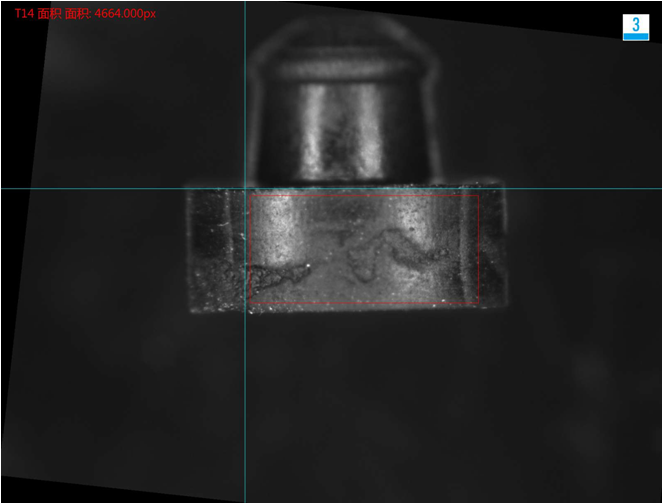

側面檢測缺陷不良品分析圖:NG

三：4 側面正光檢測方式

側面檢測良品分析圖:OK

三：4 側面正光檢測方式

側面檢測缺陷不良品分析圖:NG

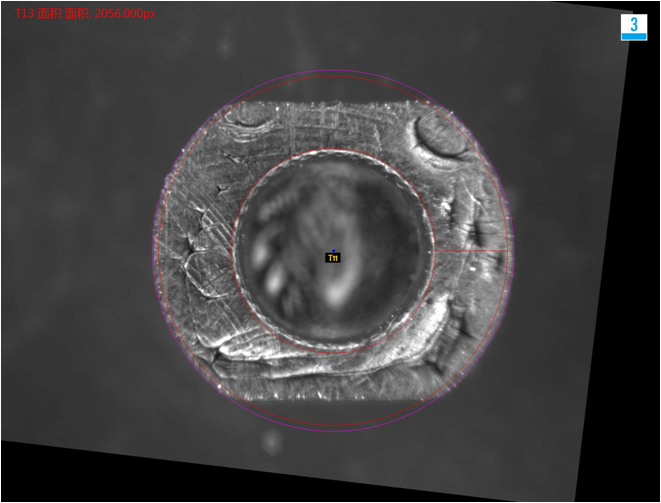

三：6 頂部正光檢測方式

頂部檢測良品分析圖:OK

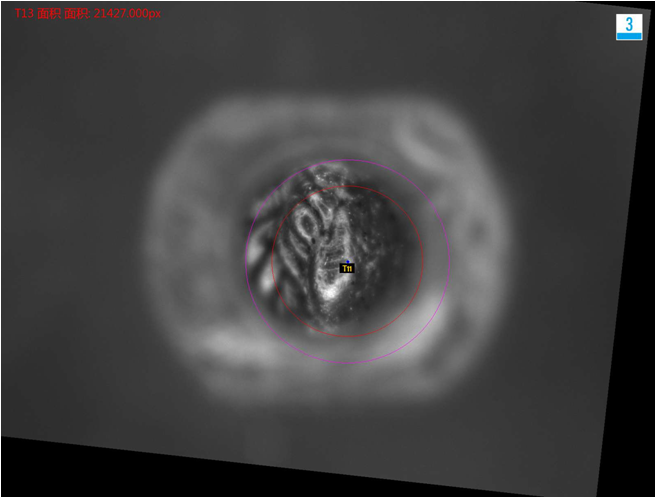

三：6 頂部正光檢測方式

頂部檢測缺陷不良品分析圖:NG

三：7 頂部正光檢測方式

頂部檢測缺陷不良品分析圖:NG

四.系統安裝要求:

設備放置的檢測空間:  在流水線邊單獨安裝思普視覺檢測系統，需要保證有足夠的空間以安裝設備。

環境溫度： 0-50攝氏度；

空氣濕度： 90% RH以下；

電子干擾： 為設備提供電子干擾較小的地方。

電源：     交流220V，50Hz，  耗電＜1KVA

以上就是橡膠件視覺檢測設備方案，詳情可咨詢思普泰克官方網站http://keyangjianzhu.com/

或撥打咨詢熱線：130 7781 9519
